PS40膠帶機用打滑開關現貨詳細介紹

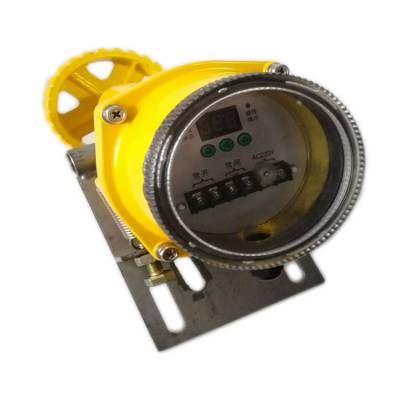

卓信PS40膠帶機用打滑開關現貨
打滑開關速度檢測器PS40工作原理：
當觸輪隨膠帶機運行而帶動速度檢測器內的脈沖盤，在脈沖盤旋轉時傳感器進行計數，其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等。同時執行電路輸出相應的開關信號。采用2線連接，直接與控制回路串連即可。
打滑開關速度檢測器PS40概述：
本機是一種對輸送機帶速進行實時檢測的裝置，已廣泛應用于煤礦行業、電力行業、糧食等行業的輸送機系統中膠帶上，為膠帶機的安全運行提供了可靠的檢測手段。
卓信PS40膠帶機用打滑開關現貨
結構特點：
觸輪采用鑄鐵鑄造，表面銑槽以耐磨打滑。
鑄鋁外殼，連接處配有密封圈，具有較好的防水性。
技術準確，工作穩定。
計數開關的預置數可根據用戶需要進行設置。
卓信PS40膠帶機用打滑開關現貨
產品特點：
1：非接觸式，無易損原件，使用壽命長；
2：高，密封性好，可防水、放塵，防凝露；
3：高強度了鋁合金精密壓鑄外殼，抗壓，抗沖擊力強；
4：外殼經過烤漆噴塑處理，耐腐蝕性強；
5：一體式設計，安裝方便，實用簡單，兩螺栓固定；
6：采用ARM單片機作為控制單元，反映速度快，精度高，誤差��；
7：雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；
8：高精度4~20mA模擬量輸出
9：輕、重報警雙開關量輸出
10：采用高接點容量繼電器輸出
卓信PS40膠帶機用打滑開關現貨
技術參數：
使用環境條件：環境溫度：-15℃～+65℃
相對濕度：不小于80%
工作電壓：AC 220V±10%50HZ
整體功耗：<15W
測速范圍：20～999轉/分鐘；帶速0.6～9.9米/秒
觸點容量：二線開關1A/220V；四線開關/380V（購買時注明）
開關形式：常閉型（可選常開型）：
卓信PS40膠帶機用打滑開關現貨
主要參數
1：環境溫度-40~+50°C
2：大氣壓力80~110
3：工作電壓AC110~240V
4：檢測范圍10~9999轉/分
卓信PS40膠帶機用打滑開關現貨
安裝：
卓信速度傳感器安裝在輸送機從動輪或其他能等于實際膠帶運行速度的轉軸側面，從動輪或轉軸側面需焊接一個可供智能型速度（轉速）檢測器感應面（感應面必須采用鐵質材料），感應面截面尺寸不小于50mm×50mm，智能型速度（轉速）檢測器與感應面距離為25mm。感應面為智能型速度（轉速）檢測器提供一個脈沖信號，從動輪旋轉一圈感應面通過一次智能型速度（轉速）檢測器區域，從而產生一個脈沖信號。當產生一次脈沖信號時，智能型速度（轉速）檢測器面板上的脈沖指示燈會閃一次。需要確保除感應面外，從動輪側面無任何可使智能型速度（轉速）檢測器產生脈沖信號的金屬物體。
卓信PS40膠帶機用打滑開關現貨
設置：
卓信速度傳感器具有2路獨立控制輸出，每路控制可通過監測方式選擇超速或欠速，通過旋轉撥碼選擇需要控制的動作比率，便完成所有參數設置。
當監測方式選擇欠速時，動作比率撥碼開關的0,1....9分別代表0%，10%....90%，當智能型速度（轉速）檢測器監測到當前百分比值低于設置值時，對應的繼電器閉合。
當監測方式選擇超速時，動作比率撥碼開關的1,2....9分別代表110%，120%....190%，當智能型速度（轉速）檢測器監測到的當前百分比值高于設置值時，對應的繼電器閉合。動作比率撥碼開關的0表示正常速度范圍（90-110%），當智能型速度（轉速）檢測器監測到的當前百分比值處于正常速度的90-110%時，對應的繼電器閉合。
卓信PS40膠帶機用打滑開關現貨
應用：
卓信速度傳感器當監測到輸送機啟動時，“監測”指示燈閃爍，自動對輸送機進行正常速度采集，LED顯示屏并實時顯示當前轉速值，智能分析輸送機正常速度值。完成正常速度采集后“監測”指示燈常亮，智能型速度（轉速）檢測器開始對當前輸送機速度進行監測，LED顯示屏并實時顯示當前輸送機運行速度與正常速度的百分比值（P），根據當前檢測到的百分比值與設置的動作比率進行比較，控制輸出狀態。
1、可監測打滑狀態----選擇 欠速監測方式，設置動作比率。
2、可監測超速狀態----選擇 超速監測方式，設置。
3、可監測正常狀態----選擇 超速監測方式，動作比率設置為0，當檢測百分比為正常速度的90-110%范圍內時，對應繼電器閉合。
4、可監測停機狀態----選擇 欠速監測方式，動作比率設置為0，當監測百分比為0時即停機時，對應繼電器閉合。
5、可監測0-190%范圍內的任意區間段，假設需要監測速度小于130%并大于80%，可將兩路控制分別設置為超速監測，動作比率3和欠速監測，動作比率8，可將兩路繼電器常閉點串聯使用。
卓信PS40膠帶機用打滑開關現貨
工作原理
打滑開關用于對輸送機帶速進行檢測的新型裝置，對帶速進行實時檢測，已廣泛應用于輸送系統中膠帶上，為膠帶機的運行提供了可靠的檢測手段。需水平安裝在上行膠帶和下行膠帶間的輸送機支架上，使觸輪與膠帶表面有一定的壓力防止發生觸輪跳動而產生的誤動作。當觸輪隨膠帶機運行而帶動內的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中去，經放大，然后進行計數。其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑等。同時，執行電路輸出相應的開關信號。
卓信PS40膠帶機用打滑開關現貨
特點
1：非接觸式，無易損原件，使用壽命長；
2：密封性好，可防水、放塵，防凝露；
3：鋁合金壓鑄外殼，抗壓，抗沖擊力強；
4：外殼經過烤漆噴塑處理，耐腐蝕性強；
5：一體式設計，安裝方便，實用簡單，兩螺栓固定；
6：采用ARM單片機作為控制單元，反映速度快，精度高，誤差��；
7：雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；
8：高精度4~20mA 模擬量輸出
9：輕、重報警雙shuangkai量輸出
10：采用高接點容量繼電器輸出
卓信PS40膠帶機用打滑開關現貨
安裝使用與接線
安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑jianceqi與膠帶面平行，同時膠帶無料運轉時jianceqi觸輪與膠帶面應可靠接觸，且安裝位置保證在振動*小和膠帶抖動*小的地方。當采用jianceqi輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。
卓信PS40膠帶機用打滑開關現貨
注意事項
1. 用戶如需自行調整開關動作轉速，則必須具備調速裝置以及精度較高的轉速表配合進行。當打開后蓋后要仔細均衡地調節螺母的松緊，以使兩個速度控制彈簧受力均等。
2. 本開關適用于同極使用的控制電路。
3. 接線時請注意認定常開和常閉觸頭。
本產品應每年做定期維護和檢測確保其精度。
卓信PS40膠帶機用打滑開關現貨
主要用途及適用范圍
主要用于檢測帶式輸送機,在運行中出現的膠帶與滾筒之間的打滑。本裝置采用比較的方式對膠帶額定速度和從動滾筒線速度（即輸送帶實際運行速度）來檢測輸送帶打滑的數據。并且能夠及時發出報警及停機信號，防止輸送帶打滑造成事故和損失，亦可用于多條輸送機聯鎖起動和停機。非接觸式速度監控傳感器安裝在從動滾筒一端，與輸送帶不接觸，避免了對輸送帶的損傷和接觸不良造成的誤差。本裝置的主機為單片計算機系統，具有較高的智能化程度和可靠的工業性能。適用于煤礦、冶金、電力、化工、交通等行業。
