PLR10 防偏開關，

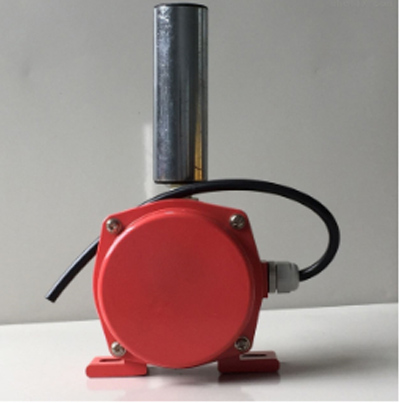

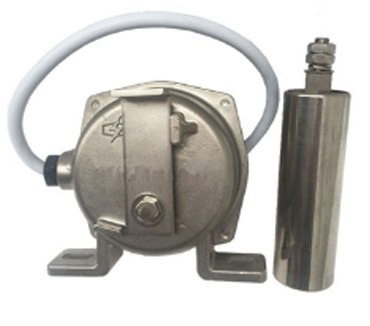

PLR10 防偏開關，PLR10-2 跑偏開關

PLR10 防偏開關，PLR10-2 跑偏開關

跑偏開關，是檢測輸送機皮帶跑偏量的傳感元件，可根據皮帶的跑偏狀況發出信號，實現自動警示和停機，防止皮帶損傷和繼續跑偏。

皮帶跑偏時，皮帶推動動作臂偏轉，觸動微動開關動作，發出警示信號。如果繼續偏離到設定的停機位置，觸動另一組觸點，輸送機就會保護性停機。

防偏開關通常安裝在距輸送機頭部或尾部0.3-2m的地方，通常在輸送機兩側成對安裝，可固定在輸送機縱梁的頂部或底部，動作桿距皮帶邊緣距離約25～75mm。

PLR10 防偏開關，PLR10-2 跑偏開關

技術參數：

1. 額定電壓：AC380V

2．額定電流：5安

3. 觸點數量:二組獨立的常開、常閉接點

4．外殼防護別：DT型塵密外殼，防護等IP67

5．周圍環境溫度：-25～80℃

6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作

7．外形尺寸：殼體L×W×H（mm）190×135×100。

8．操作力：5～7㎏

9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效

PLR10 防偏開關，PLR10-2 跑偏開關

使用環境條件：

a.環境溫度：-40℃~60℃

b.相對濕度不大于85

c.海撥高度不超過2000m

d.使用壽命：開關動作10萬次

e.絕緣電壓：AC1000試驗1分鐘

f.觸點容量：≤AC380 ≤3A

g.防護等級：IP65

PLR10 防偏開關，PLR10-2 跑偏開關

安裝和調整

1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。

2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。

3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）

4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。

特點：

通用的結構設計可裝在輸送機縱梁頂部或底部。

堅固的鑄鋁外殼，防護標準IP65。

整體式蓋板，易于接線及調整。

不需拆掉動作桿，就可拆除后面的機殼。

動作桿軸承額定轉速5000轉/分,適用皮帶速度可達6.35米/秒。

動作桿法向角調節范圍為&plun;22.5度。

促動桿可雙向動作，便于在輸送機兩側對稱安裝。

防偏開關標準設定為法向角為10度時，警示觸點動作，法向角為20度時停機觸點動作。

PLR10 防偏開關，PLR10-2 跑偏開關應用范圍：常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機；地下、索道支撐皮帶輸送機；輪船裝卸系統

平皮帶輸送機；堆取料輸送機；起重機/挖掘機起重臂限位；裙邊給料機/輸送機；重型限位開關。

可選件

安裝支架，用于大型輸送機

內部接近開關代替微動開關

特殊使用場合，表面鍍鎳及不銹鋼促動桿

地址編碼器

輔助小旗警示

現場

技術規格

開關觸點額定值: 2個SPT，10A/500V

法向警示角度: &plun;10?, &plun;20?

外殼防護等級: IP65

外形尺寸: 190（L）mm X178（W）mm X 167（H）mm

作用力: 3~4kg

重量: 4.3 kg

PLR10 防偏開關，PLR10-2 跑偏開關
