SBNPB-T1/Q耐寒兩級跑偏控制器詳細介紹

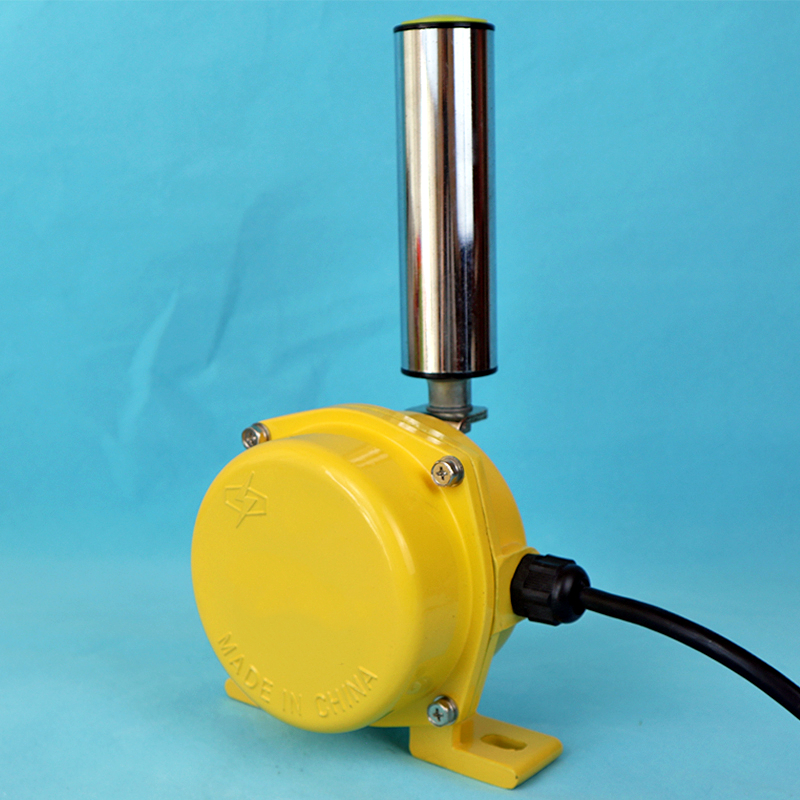

SBNPB-T1/Q耐寒兩級跑偏控制器
概述：
兩級跑偏開關又稱二級跑偏傳感器、糾偏開關、輸送機膠帶防偏開關、跑偏控制器等，是一種應用于檢測運輸皮帶運行過程中發生偏離機架中心線的故障的保護裝置，可有效地防止因輸送帶跑偏而造成的撒料、過負載、撕裂皮帶、損壞機械等事故的發生，廣泛地用于冶金、煤炭、水泥、礦山、電力、糧食等工業領域的各種皮帶運輸機械中，是物料輸送系統安全保護和自動化控制必不可少的檢測裝置。
跑偏開關用途：
跑偏開關主要用于輸送機的跑偏、錯位事故的檢測和自動糾正，對于皮帶輸送機、拉鏈機、刮板機、提升機及其它傳動機械出現的跑偏、錯位等故障時，能及時向微機控制系統發送報警信號或直接停機，有效的保護設備和人身安全、避免事故擴大化，達到保障生產、保護設備的目的
SBNPB-T1/Q耐寒兩級跑偏控制器
技術參數：
1. 額定電壓：AC380V
2．額定電流：5安
3. 觸點數量:二組獨立的常開、常閉接點
4．外殼防護別：DT型塵密外殼，防護等IP67
5．周圍環境溫度：-25～80℃
6．開關能在頻率為10-60Hz，振幅為0.75mm(10g)的振動條件下工作
7．外形尺寸：殼體L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效
SBNPB-T1/Q耐寒兩級跑偏控制器
使用環境條件：
a.環境溫度：-40℃~60℃
b.相對濕度不大于85
c.海撥高度不超過2000m
d.使用壽命：開關動作10萬次
e.絕緣電壓：AC1000試驗1分鐘
f.觸點容量：≤AC380 ≤3A
g.防護等級：IP65
SBNPB-T1/Q耐寒兩級跑偏控制器
安裝說明
1、兩級跑偏開關底座兩邊各有Ф12mm孔，在皮帶機旁角鐵架鉆Ф12mm孔，用M10×30mm螺絲緊固跑偏開關。
2、安裝跑偏開關應選擇輸送裝置易出現跑偏的位置處安裝，參考應用單位工藝要求，同時要考慮皮帶與擋輪的有效間距和推力，建議皮帶與檔輪間的安裝距離為120-160mm。
3、安裝距離：建議每50米安裝一對跑偏開關。
4、跑偏開關出廠時配有長度0.5米四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點是一級報警信號，3、4為常閉接點是二級停機信號。
工作原理
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位
結構特性
采用鋁合金精密壓鑄殼體，強度高、重量輕
開關采用的行程開關，觸點容量大、動作靈敏，使用壽命長
密封性好，具有防塵、防震、防腐等優點
可在惡劣的環境中長期工作
SBNPB-T1/Q耐寒兩級跑偏控制器
技術指標
環境溫度：-30℃ -- +50℃
相對濕度：不大于85%
一級動作角度為12°（15°）
二級動作角度30°（35°）
極限角度70°
觸點數量及容量：2組常開；2組常閉；/AC 380V
復位方式：自動復位
可靠性>1000000次
適用場所
煤礦、電廠、化肥廠、水泥廠、化工廠、冶金廠、港阜
適用范圍
廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的常規皮帶輸送機、地下索道支撐皮帶輸送機、輪船裝卸系統、堆垛/取料輸送機、傾斜和梭式輸送機、起重機、挖掘機、起重臂限位、裙邊給料機等各類輸送機。重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。
