SYLHP-X-I-A水泥建材皮帶機用跑偏開關詳細介紹

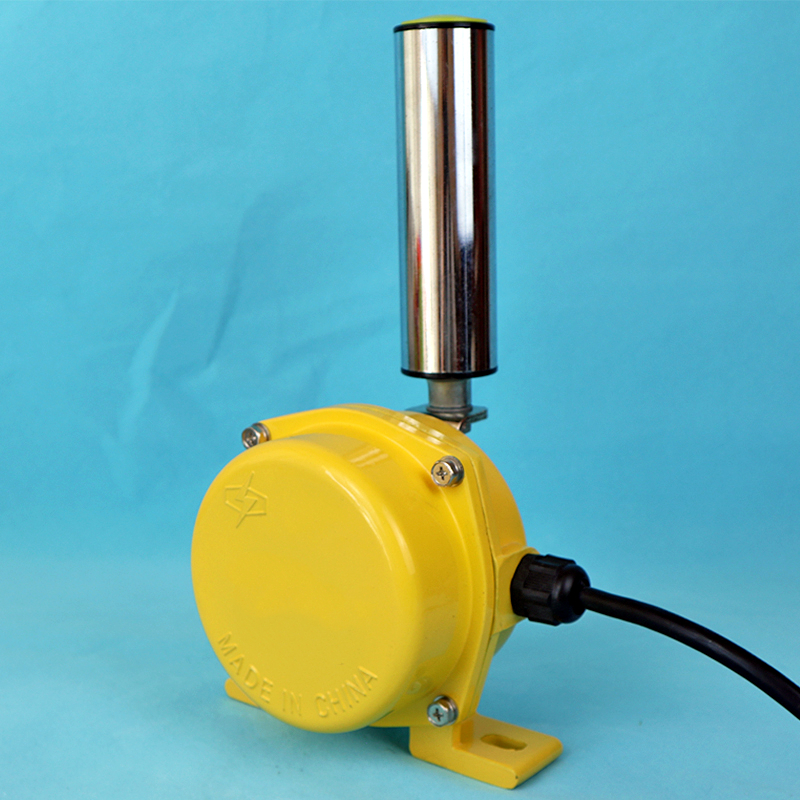

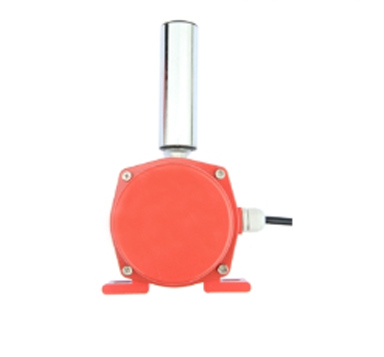

SYLHP-X-I-A水泥建材皮帶機用跑偏開關
跑偏開關簡介：
跑偏開關用于檢測膠帶機膠帶的跑偏量和扭出程度�？煞乐蛊н吘壍膿p傷和因?yàn)槟z帶的跑偏而引起的物料膠落。是實現自動報警和停機的一種保護性開關。技術參數使用溫度-40℃~+60℃工作壓力80~110kpa電器壽命開關動作10萬次
SYLHP-X-I-A水泥建材皮帶機用跑偏開關跑偏開關用途：
跑偏開關FPKG-A00用于膠帶運輸機現場發生緊急事故時，啟動本機開關，立即停機，防止事故的擴大。 本機由于安裝方便，開關運行可靠，在膠帶運輸機現場得到廣泛的應用。
廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的常規皮帶輸送機、地下索道支撐皮帶輸送機、輪船裝卸系統、堆垛/取料輸送機、傾斜和梭式輸送機、起重機、挖掘機、起重臂限位、裙邊給料機等各類輸送機。重型極限開關檢測膠帶的跑偏量，是實現膠帶機控制的自動報警和停機的保護裝置。
跑偏開關功能：
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發生一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于警告或停機，膠帶機復位正常運行，立棍自動復位。
SYLHP-X-I-A水泥建材皮帶機用跑偏開關安裝說明
1）開關平衡地安裝在機架固定支架上，然后連接在膠帶機架上；
2）將立棍軸線與膠帶片面相垂直，立棍與膠帶邊緣距離為50mm-100mm；
3）膠帶位于立棍下端1/3處；
4）每50m膠帶至少需要安裝一對跑偏開關。
SYLHP-X-I-A水泥建材皮帶機用跑偏開關
規格參數
額定電壓：127VAC、220VAC兩種兼容
整機重量：2.5kg
動作力距：3-5N.m
角度組合：常規報警和停機為12°、30°兩級動作角度
隔爆等級：EXdI
可靠程度：無故障工作2萬次
外形尺寸：234*137*163mm
SYLHP-X-I-A水泥建材皮帶機用跑偏開關安裝和調整
1.跑偏開關設在輸送帶兩側，立輥應與輸送帶邊平面垂直，并使輸送帶兩邊位于立輥高度1/3處。
2.跑偏開關立輥與輸送帶正常位置的間距宜為50～100mm。
3.跑偏開關數量應根據輸送機長度、類型及布置情況進行確定。一般應在輸送機頭部、尾部、凸弧段、凹弧段和在輸送機中間位置進行設置。（注：當輸送機較長時，在輸送機中間位置可每隔30～35米設1對）
4.跑偏開關應通過安裝支架與輸送機中間架連接，開關支架應在輸送機安裝完成后與輸送機機架焊接，跑偏開關與跑偏開關支架用螺栓固定。
SYLHP-X-I-A水泥建材皮帶機用跑偏開關
應用范圍
常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機
地下、索道支撐皮帶輸送機
輪船裝卸系統、堆取料輸送機
使用跑偏開關可防止昂貴的輸送帶受損害以防止進一步的工礦事故和人生傷害。
兩級跑偏開關可防止在運行輸送系統里是不可缺少的保護裝置，其廣泛應用于鋼鐵廠、火力發電廠、水泥廠、化工廠、港口等等。
SYLHP-X-I-A水泥建材皮帶機用跑偏開關
產品特點
1、采用特殊防塵材料壓鑄殼體，強度高、重量輕
2、外殼防水，可在惡劣的環境中長期工作。
3、觸點容量大、動作靈敏，可靠。
