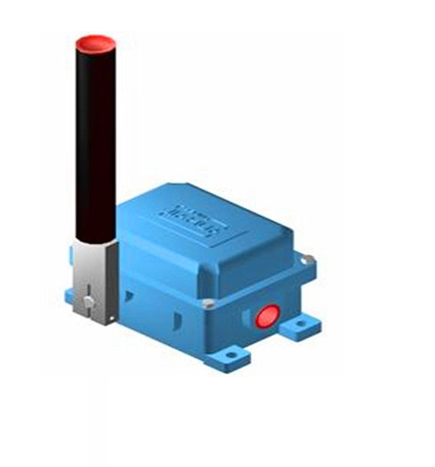

ZWQ-12-30電壓380V兩級跑偏開關現貨詳細介紹
供應ZWQ-12-30卓信380V兩級跑偏開關
兩級跑偏開關ZWQ-12-30由硬接點及地址編碼電路組成，兩個微動開關分別用于一級跑偏報警硬接點和二級跑偏報警硬接點，分別用于輸送機跑偏報警和緊急停機，當?shù)刂肪幋a兩級跑偏開關發生動作時，地址編碼電路將立即通過通訊回路發送報警信息及地址編碼。地址編碼兩級跑偏開關內部采用微動開關作為硬接點，安全可靠，在地址編碼開關失去供電情況下地址編碼兩級跑偏開關可具有普通保護開關的功能，不影響安全保護功能。
應用范圍
常規皮帶輸送機，包括平皮帶輸送機和槽形皮帶輸送機
地下、索道支撐皮帶輸送機
輪船裝卸系統、堆取料輸送機
本系列跑偏開關具有兩級動作功能。一級動作用于報警，二級動作用于自動停機。膠帶機在運行中，當膠帶跑偏且與本開關立輥接觸時，立輥?zhàn)赞D(zhuǎn)，若跑偏量繼續加大，則擠壓立輥發生偏移。
當立輥偏轉角度超過12°時，一級開關動作，輸出（報警信號）。
當立輥偏轉角度超過30°時，二級開關動作，輸出（停機信號）。
一級開關信號用于報警，如果將此信號與跑調整裝置相接，即可實現不停機狀態下的跑偏自動調整。
二級開關信號用于停機，將此信號接至控制線路中，即可實現重度跑偏狀態下的自動停機。
當故障排除后，膠帶離開立輥正常運轉時，立輥可自動復位。
為了適應戶外條件下長期使用，本產品均采用整體密封，內部金屬零件進行鍍鋅純化處理，外部零件除殼體外均做多層光亮鍍鉻，殼體為鑄鋁制造，表面采用靜電噴涂技術處理，適宜在惡劣環境下使用。
ZWQ-12-30兩級跑偏開關結構特性：
采用鋁合金精密鑄殼體，強度高、重量輕開關采用的行程開關，觸點容量大，動作靈敏，使用壽命長，密封性好，具有防塵、防震、防腐等優點外殼達，可在惡劣的環境中長期工作。
技術規格
接點容量： 2個SPDT 220V-380VAC 10A
動作角度：12°/30°
纜繩動作張力：49±10N (5±1kgf)
側面滾輪傾斜角度：≤75°
防護等級： IP67
環境溫度： -20℃～+80℃
電纜入口： M20×1.5
電纜規格： 6~12 Cm
產品特點
堅固的鑄鋁外殼、靜電防腐涂裝適應于惡劣工礦環境安裝
防護標準IP65在惡劣環境也可使用
使用高性能的微動開關和無需要維護的銅管技術，耐久性卓越
動作桿軸承額定轉速 5000 轉/分，適用皮帶速度 6.35 米/秒
側面滾輪傾斜角度75度，因此輸送帶發生異常偏離時保護開關也會準確動作
結構特點
1、本機采用鋁合金精密壓鑄殼體、強度高、重量輕；
2、外殼防護等級達IP65，可在惡劣環境中長期工作；
3、機內采用進口行程開關，觸點容量大、動作靈敏、可靠
ZWQ-12-30兩級跑偏開關安裝調試
將跑偏開關固定在支架上，然后焊接在膠帶機架上；立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離為L(zhǎng)=50 100mm
膠帶位于立輥下端1/3處；
每30m膠帶可安裝跑偏開關一對（2臺）
ZWQ-12-30兩級跑偏開關兩級跑偏開關使用注意事項
1．產品外殼設有接地端子，用戶在安裝使用時必須可靠接地。
2．安裝現場應不存在對鋁合金有腐蝕作用的有毒氣體
3．產品的維修必須在安全場所進行，或當現場確認無可燃性粉塵存在時方可進行。
4．本拉繩開關外殼必須保持清潔，粉塵堆積厚度不大于3mm。
