礦用帶式輸送機不銹鋼跑偏開關WPKON-1詳細介紹
跑偏開關WPKON-I廣泛用于冶金、煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種帶式輸送設備。
工作原理 當膠帶運輸機現場發生緊急事故時，可拉動系于擺臂上的鋼絲繩，使擺臂旋轉而帶動機內凸輪并感應微動開關，發出停機信號。
跑偏開關WPKON-I用于膠帶輸送機膠帶跑偏的檢測和保護，為礦用本質安全型電氣設備，適用于有瓦斯、煤塵爆炸危險的煤礦井下，也適用于煤炭、冶金、化工、糧食、運輸?shù)刃袠I(yè)以及選煤廠、鋼鐵廠、熱電廠、糧庫、港口等地面惡劣環境。
WPKON-1技術指標
1. 額定電壓：AC380V
2．額定電流：5A
3. 觸點數量:二組獨立的常開、常閉接點
4．外殼防護級別：DT型塵密外殼，防護等級IP67
5．周圍環境溫度：-25～80℃
6．開關能在頻率為10-60Hz，振幅為0.75mm（10g）的振動條件下工作
7．外形尺寸：殼體L×W×H（mm）190×135×100。
8．操作力：5～7㎏
9．通訊接口：RS485地址編碼 聯網通訊（對后綴BM的型號有效）每30m膠帶可安裝跑偏開關一對（2臺
WPKON-1產品特點：
1、采用特殊防塵材料jingmi壓鑄殼體，強度高、重量輕
2、外殼防水，可在惡劣的環境中長期工作。

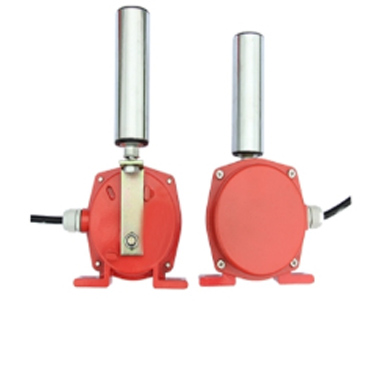

礦用帶式輸送機不銹鋼跑偏開關WPKON-1
基本原理
跑偏開關是用于檢測帶式輸送機輸送帶跑偏量的產品，對于輸送帶在出現跑偏的情況下起到自動baojing和停機的一種anquan保護裝置。
有兩級角度，一般常用的是：yiji角度為：10、12、20.二級角度為：30、35、45.
當輸送帶運行中出現跑偏時，輸送帶觸碰開關立輥并使立輥偏轉，當立輥偏轉角度達到1級開關角度時，開關發出baojing信號。當輸送帶跑偏嚴重，達到2級開關角度時，開關發出停機信號，實現輸送帶跑偏故障自動停機。當跑偏故障排除后，膠帶機正常運轉時，開關立輥可自動復位，回到初始狀態。
思達礦用帶式輸送機不銹鋼跑偏開關WPKON-1
跑偏開關分類：
跑偏開關有普通型的、接線腔型、地址編碼的。
普通型的就是以上所說兩級跑偏開關；
接線腔型跑偏開關是在普通型跑偏開關的基礎上自帶一個防水接線腔，現場控制電纜可直接接入接線腔，杜絕電纜接頭受潮、虛連造成的故障。
地址編碼型跑偏開關是在普通跑偏開關的基礎上ronghe了XLline現場總線技術，實現了地址編碼功能。適用于較長帶式輸送機作為遠程監測現場設備的運行情況，解決了工人尋找故障點所帶來的不便。
地址編碼型兩級跑偏開關與綜合保護儀（wang關）通過XLline現場總線方式連接，*大支持128個地址，且同一地址可多個開關同時使用，其*大特點是只需一條兩芯電纜即可同時完成數據傳輸且無需電源供電。
XLline現場總線*終可實現與各大廠家PLC和計算機接口靈活鏈接。
WPKON-1安裝適用：
1）開關平衡地安裝在機架固定支架上，然后hanjie在膠帶機架上；
2）將立棍軸線與膠帶片面相垂直，立棍與膠帶邊緣距離為50mm-100mm；
3）膠帶位于立棍下端1/3處；
4）每50m膠帶至少需要安裝一對跑偏開關。
